S'Bナット

銅管空調（冷媒）

冷媒銅管フレアレス継手

S'Bナットイメージ

■用途: ビルマルチシステムの機器更新改修配管
ルームシェアエアコンの設備工事用

■適用管種: JIS B 8607
冷媒用フレア及びろう付け管継手
付属書1に規定の一般冷媒用銅管の種類・寸法に適合する管
肉厚は0.8mm、1.0mm

■適合流体

冷媒	R410A、R407C、R404A、R32等

■適合銅管

管サイズ	φ6.35～φ15.88

特長

1.拡管不要: 空調機器等の接合に銅管のフレア加工が不要で、機器との接合が出来ます。

2.技能不要: 管を差し込み、ナットを締め付けるだけで、技術や熟練度も不要です。

構造・仕様

S'Bナット構造

	部品名	材質
①	ナット	黄銅鍛造品
②	スリーブ	黄銅材
③	端面Oリング	EPDM
④	一次Oリング	IIR
⑤	ねじ側Oリング	EPDM
⑥	空調機器端部

性能

試験項目	性能	種類
気密試験	N2ガス4.3MPa×5分間保持し、漏れ、その他の異常が無い事	社内試験
真空試験	6.5kPa abs（絶対圧力）以下の真空に耐え、1時間後の圧力上昇が0.02kPa未満である事	ISO-14903
曲げ試験	継手受口を支点に15°に曲げ後、気密試験にて漏れ、その他の異常が無い事	ISO-14903
耐圧試験	水圧17.2MPa（設計最高圧力4倍）で2分、漏れその他の異常が無い事	社内試験
凍結試験	真空容器内で5℃以下の水に浸漬、-500mbarで10分以上保持後に取り出し、-15℃以下で30分、常温水5分以上で凍結と解氷を30サイクル実施。漏れ、その他の異常が無い事	ISO-14903
時期割れ試験	JIS H 3250の時期割れ試験。2時間割れの無い事	社内試験
作業シミュレーション試験	圧力・温度・振動試験前に取り外し、再締め込み25回で異常の無い事（①の試験目に10回、②の試験前に10回、③の試験前に5回）	ISO-14903
圧力・温度・振動試験	①低温・低圧⇔高温・高圧サイクル試験 -45℃大気圧⇔140℃窒素ガス4.3MPaを200サイクル ②高温・高圧⇔低圧サイクル試験窒素ガス4.3MPaを200サイクル ③振動試験変異0.25mm或いは0.3mm×200Hz以下で200万回 ①②③実施後、漏れその他の異常が無い事	ISO-14903
実機試験	JR32機器にて連続運転【2015年4月～実施中】	社内試験

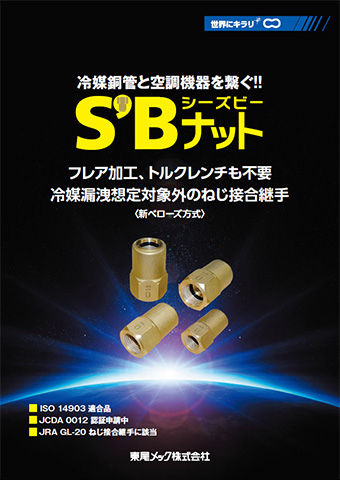

リーフレット
