CONSTRUCTION PROCEDURE

施工手順

施工に当たっては、必ず「施工要領書」をご熟読の上、注意事項を守って安全・確実に行って下さい。

銅管サイズ

1/23/41

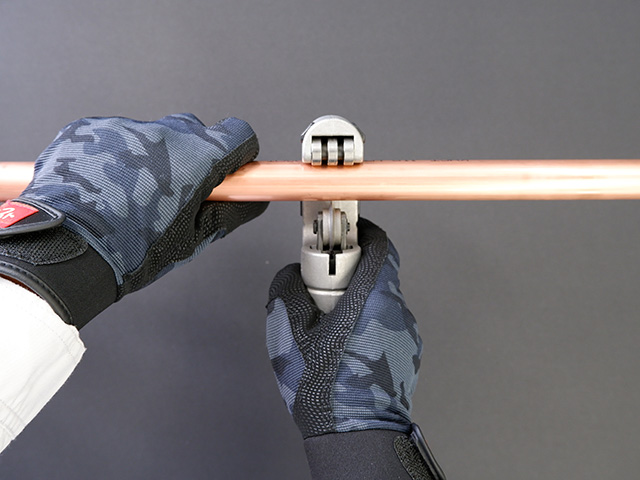

管の切断

切断はローラーカッターを使用し、管軸に対して直角に切断して下さい。

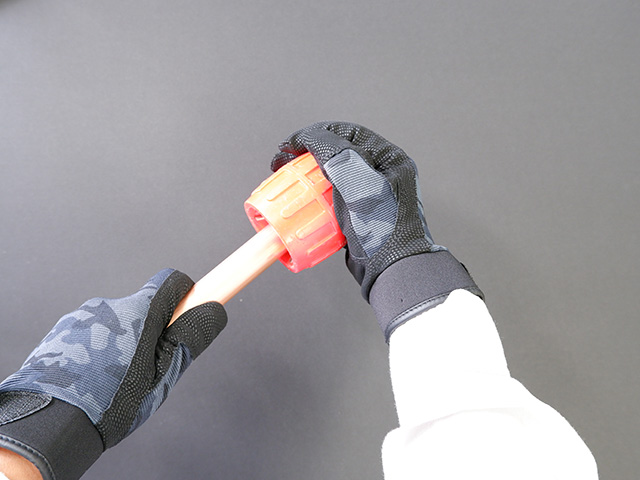

面取り

面取りは内外面を必ず取って下さい。（外面取り0.5C.内面はかえりを取る）
※面を取らないとOリングにキズが付きリークの原因になります。

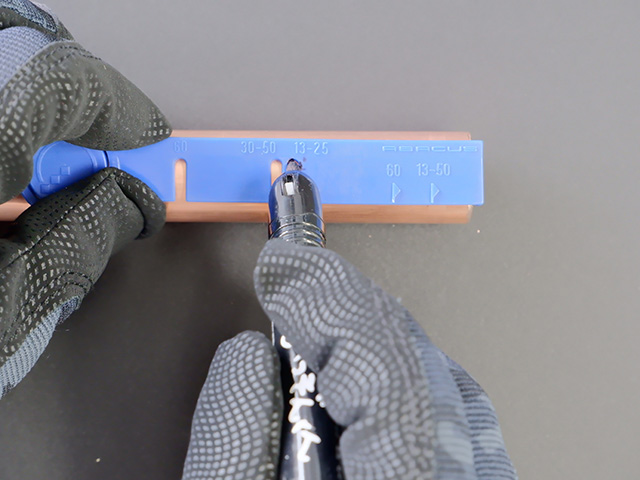

差込み標線の記入

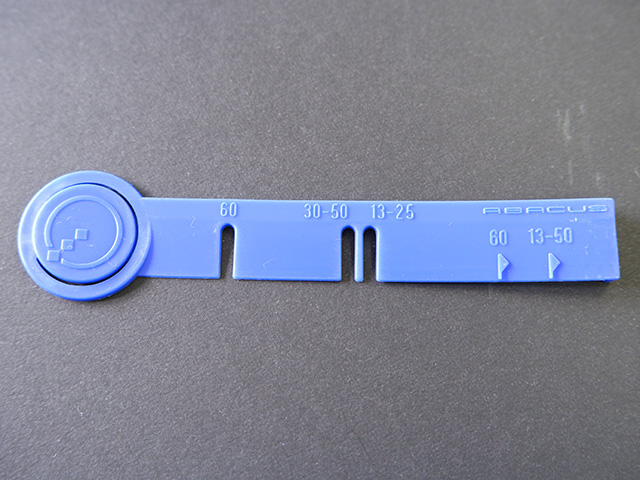

そろばん継手用マーキングゲージを使用し、必ず差込み標線を記入して下さい。
※差込みを確実に行う為に必要です。差込み不足はリークの原因になります。

サイズ（φ）	1/2	3/4	1
差込み寸法	各サイズ共通43mm

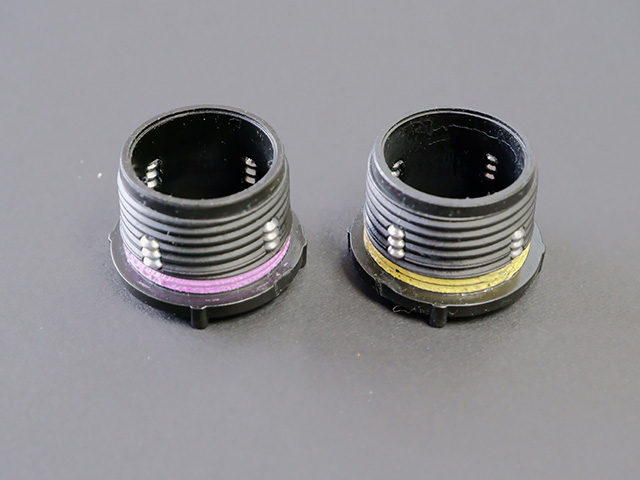

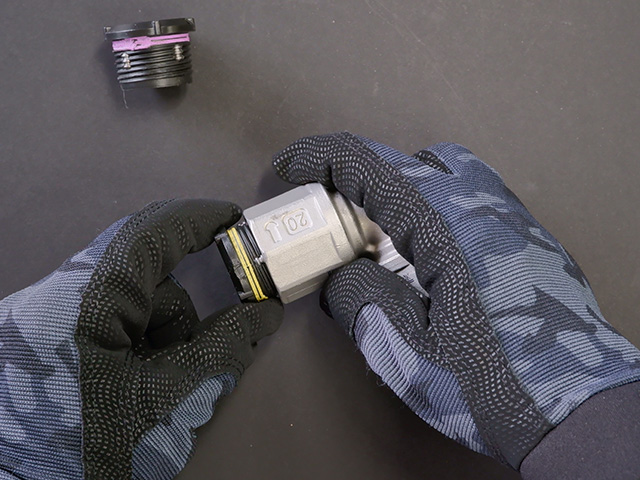

リテーナの交換

ステンレス管用リテーナ（紫色）を建築銅管用リテーナ（黄色）に交換して下さい。
※必ず黄色の専用リテーナをご使用下さい。
異なったご使用の場合はトラブルの原因になります。

黄色のインジケーターが建築銅管用

ナットにネジが沿うように軽く取り付けて下さい。
※過度に締めこむと、そろばん玉が内径側に突出して銅管に傷を付けリークの原因になります。

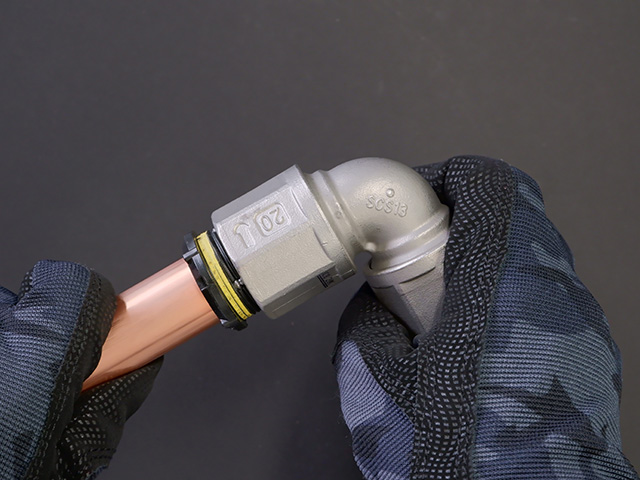

管の差込み

↓

記入した差込み標線がリテーナの端に来るまでキッチリ差込んで下さい。

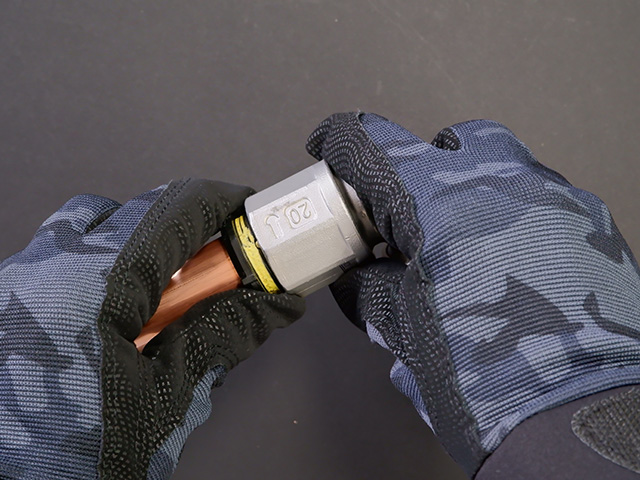

リテーナーの手締め

ナットを固定して、リテーナを時計方向に手締めして下さい。

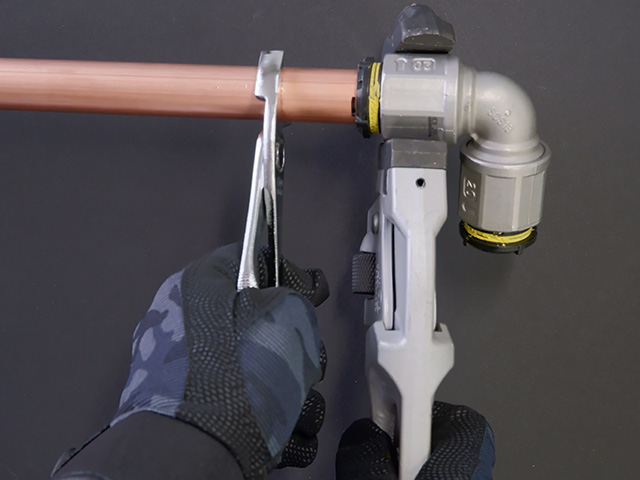

ナット締込み

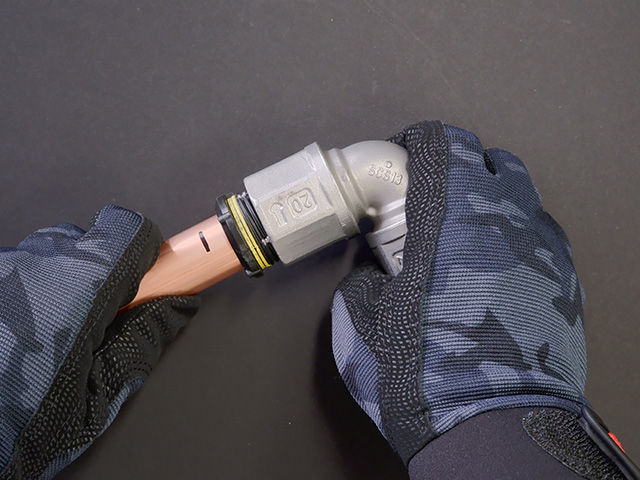

管をプライヤー等で固定し、ナットをレンチ等で締込み、黄色のインジケーターが見えなくなれば施工完了です。

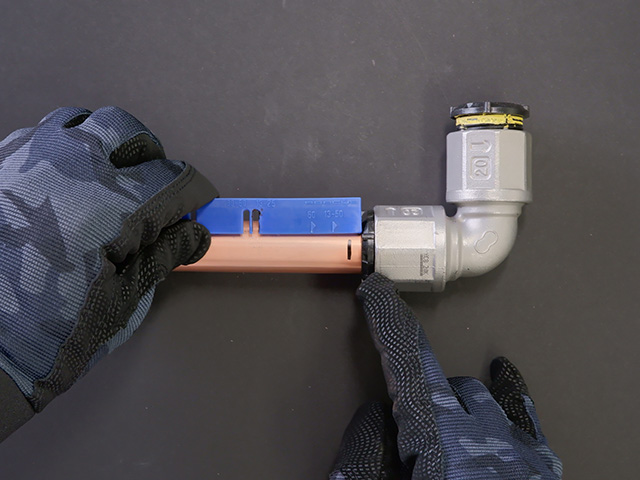

施工確認

そろばん継手用マーキングゲージを使用し、標線が旗印以内であることを確認して下さい。

使用上の注意事項
銅管の質別O、OL（コイル管）には使用出来ません。マーキングゲージはそろばん継手用（青色）のものを使用して下さい。銅管の固定にはプライヤー等を使用して下さい。（パイプレンチ等で固定した場合、銅管が変形します。）そろばん継手を介してステンレス鋼管へ変換される場合、建築銅管用オスアダプタ－の銅管部を最後に施工して下さい。継手の再使用は出来ません。部材脱落防止の為、継手は分解しないで下さい。既設銅管へ接合する際は、管の腐食状況を確認して下さい。腐食が進んでいる場合、建築銅管用そろばん継手オスアダプターは使用出来ません。継手付近ではんだ付けする場合は継手から30cm以上離し、かつ濡れタオルなどで継手への熱伝導を遮断して下さい。パッキンを劣化させ、リークの原因となります。またフラックスや溶剤は継手を劣化させますので、付着させないで下さい。

使用上の注意事項

銅管の質別O、OL（コイル管）には使用出来ません。
マーキングゲージはそろばん継手用（青色）のものを使用して下さい。
銅管の固定にはプライヤー等を使用して下さい。
（パイプレンチ等で固定した場合、銅管が変形します。）
そろばん継手を介してステンレス鋼管へ変換される場合、建築銅管用オスアダプタ－の銅管部を最後に施工して下さい。
継手の再使用は出来ません。
部材脱落防止の為、継手は分解しないで下さい。
既設銅管へ接合する際は、管の腐食状況を確認して下さい。腐食が進んでいる場合、建築銅管用そろばん継手オスアダプターは使用出来ません。
継手付近ではんだ付けする場合は継手から30cm以上離し、かつ濡れタオルなどで継手への熱伝導を遮断して下さい。パッキンを劣化させ、リークの原因となります。またフラックスや溶剤は継手を劣化させますので、付着させないで下さい。

銅管サイズ

1 1/41 1/22

動画をご覧ください。
