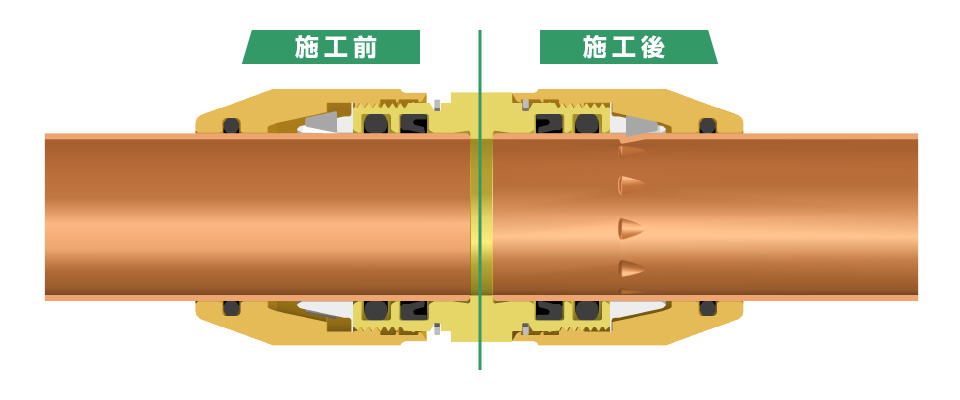

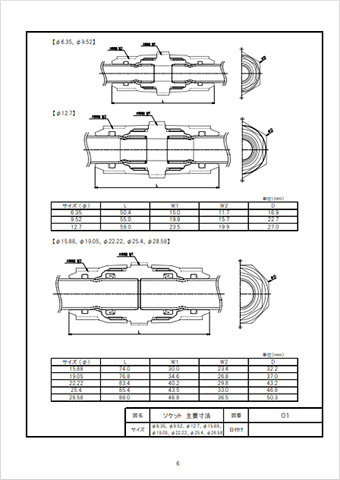

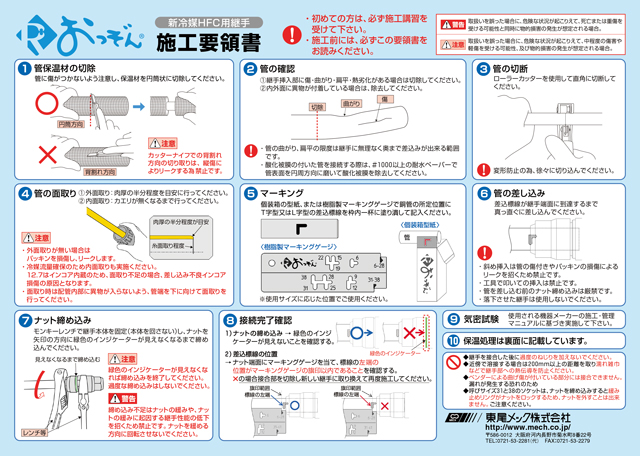

STRUCTURE
構造
Φ6.35、Φ9.52
Claw Bite部で抜け防止＋Claw Bite部と端面○リングでシール性を確保。
Φ12.7
Φ6.35、Φ9.52の構造＋ステンレス製インコアを装着して補強。
Φ15.88 ~ Φ28.58
Claw Bite部で抜け防止＋Vパッキンと端面○リングでシール性を確保。
Φ31.75、Φ38.1
レバレッジコーンで抜け防止＋Vパッキンと○リングでシール性を確保

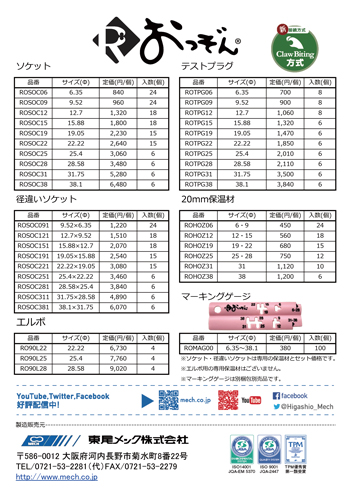

specification
仕様

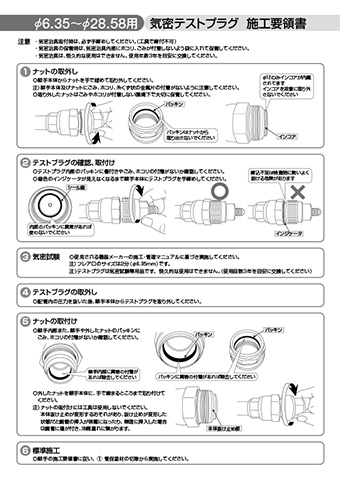

| 部材（材質） | ||
|---|---|---|
| ①本体（C3771） ②ナット（C3771） ③端面Oリング（EPDM ） ④インコア（SUS304） ⑤Vパッキン（IIR） | ||
| 性能試験 | ||
| ISO 14903 A1 永久継手 |
●気密試験 ●圧力・温度・振動試験（PTV） ●凍結試験 ●真空試験 ●圧力試験 ●疲労試験 ●材料との化学的親和性 ●引張試験 ●曲げ試験 など実施しています。 | |
| 適用流体 | ||
| 冷媒HFC類 | R32 R410A | |
| 冷凍機油 | エーテル油 エステル油 ポリアルキレングリコール油 |
|
| 使用圧力と温度範囲 | ||
| JIS B 8607 附属書1表1 質別O（巻管） | JIS B 8607 附属書1表2 質別1/2H（直管） | φ6mm 1/2H（直管）は除く |
| JCDA 0009 表6 質別O（巻管） | JCDA 0009 表7 質別1/2H（直管） | |
| JCDA 0010 表6 質別O（巻管） | JCDA 0010 表7 質別1/2H（直管） | |
| JIS B 8607 附属書1表1 質別O（巻管） | JIS B 8607 附属書1表2 質別1/2H（直管） | φ6mm 1/2H（直管）は除く |
| JCDA 0009 表6 質別O（巻管） | JCDA 0009 表7 質別1/2H（直管） | |
| JCDA 0010 表6 質別O（巻管） | JCDA 0010 表7 質別1/2H（直管） | |
| 規格名称 | JIS B 8607 冷媒用フレア及びろう付け管継手 | |
| JCDA 0009 断熱材被覆銅管 JCDA 0010 一般用途冷媒用断熱材被覆銅管 | ||
